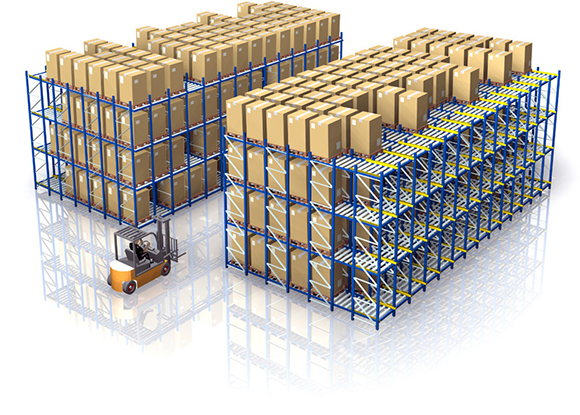

滾筒式貨架又名輥筒式貨架,就是重力式貨架,主要用柱片、橫梁、滾筒和分離系統組成。滾筒分為阻尼滾筒和傳動滾筒,屬于高密度存儲方案,在貨架上配置輥筒裝置,坡度在3度左右。
滾筒式貨架工作原理:

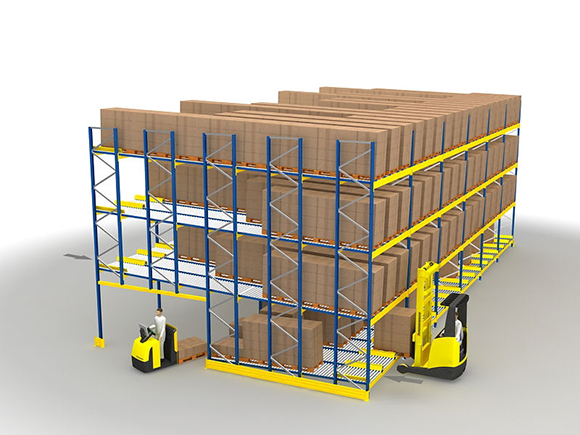

滾筒式貨架是屬于倉儲貨架中的托盤類存儲貨架。滾筒式貨架是橫梁式貨架衍生品之一,貨架結構與橫梁式貨架相似,只是在橫梁上安上滾筒式軌道,軌道呈3-5°傾斜。托盤貨物用叉車搬運至貨架進貨口,利用自重,托盤從進口自動滑行至另一端的取貨口。滾筒式貨架屬于先進先出的存儲方式。
滾筒式貨架特點:滾筒線按一定角度傾斜固定在貨架橫梁上,托盤從高端放入,沿滾筒線靠本身重力下滑,為控制托盤以穩定速度下滑,避免撞擊,在滾筒線上每隔一定距離設置一套阻尼系統,托盤下滑速度越快,阻尼系統產生的阻力越大。端部分離機構設置在低端,用來分離很低端相臨的兩個托盤,這樣很低端托盤就可以順利地取出。
重力式貨架的空間利用率又高于后推式貨架及貫通式貨架,而且真正實現了“先進先出”的原則,安全性及運轉效率都與貨位式貨架相同,廣泛應用各個等行業。
滾筒式貨架注意事項:
滾筒式貨架不宜過高,一般在6米左右,單托貨物重量一般在1000KG以?xún)?,否則其可靠性和可操作性會(huì )降低。為保證貨架操作過程中的安全,應在中間加設阻尼裝置,為使托盤貨物下滑至底端時不致因沖擊力過大而傾翻,應在坡道低處設緩沖裝置和取貨分隔裝置。
